第六章 画出江南小镇——TileMap地图与摄像机

引言：有无相生，难易相成，高下相倾 ——《道德经》

上一章我们完成可操控主角，但角色仅存在空白虚空场景。本章先重构清理冗余main.tscn，搭建标准化全局常驻容器；再独立拆分江南小镇关卡，采用多层TileMapLayer制作国风瓦片地图、规范地形物理碰撞；搭配Camera2D实现带边界限制的平滑跟随镜头；完善全局管理器GameManager，实现关卡动态加载、切换自动释放美术资源，从根源解决多地图叠加造成的内存堆积问题；最后解决 2D 层级遮挡、人物被墙体遮挡后完全消失的体验缺陷，完整搭建可自由探索的江南小镇场景。

本章核心目标

1. 完整清理、重构main.tscn主场景，搭建无冗余标准化全局层级结构；
2. 新建独立关卡资源目录，实现地图、角色与主场景完全解耦；
3. 制作、裁切通用国风TileSet瓦片资源，统一规范 2D 物理碰撞分层；
4. 分层绘制江南小镇地图，提前预留战斗、NPC、传送交互点位；
5. 为主角配置带地图边界锁定的平滑跟随摄像机；
6. 迭代GameManager全局管理脚本，实现关卡动态实例化、切换自动释放贴图资源；
7. 实现 Y 轴动态排序，解决 2D 物体前后遮挡错乱 BUG；
8. 开发人物遮挡透视轮廓 Shader，角色被墙体 / 树木遮挡时显示半透明残影，提升探索手感。

6.1 重构主场景 main.tscn（全局永久根场景）

统一规范主场景节点层级，区分全局常驻模块与动态可销毁地图容器，所有探索关卡仅临时挂载，切换时完整释放。

6.1.1 标准主场景树形结构

Main (Node2D，游戏唯一启动根节点，全程不销毁)
├─ World (Node2D 大世界探索总容器)
│  └─ CurrentLevel (空Node2D，仅运行时挂载动态地图，编辑器空白无资源、无脚本)
├─ BattleArena (Node2D 独立战斗空间，全局常驻不销毁)
└─ UI (CanvasLayer 全局HUD、对话、酿造界面，永久顶层渲染)

6.1.2 分步搭建规范操作

1. 选中父节点World，右键添加子节点Node2D，重命名CurrentLevel；
2. 清空CurrentLevel所有子节点、贴图与附加脚本，保持空白容器状态；
3. 保留原有BattleArena、UI节点，二者属于全局常驻功能，不受地图切换影响；

6.1.3 层级功能约束说明

1. World：仅承载城镇、室内等探索类地图，所有关卡运行时挂载至子节点CurrentLevel；
2. BattleArena：独立隔离战斗逻辑，投壶、对战系统与探索地图完全互不干扰；
3. UI：依托CanvasLayer天然顶层渲染特性，玩家状态栏、对话弹窗、酿造面板永久可见。

6.2 创建独立关卡目录与小镇关卡场景

6.2.1 新建关卡专用资源文件夹

编辑器左侧文件面板右键scenes文件夹，新建文件夹命名levels； 作用：所有城镇、室内关卡场景统一归档，与主场景、角色预制件分类管理，项目结构清晰。

6.2.2 创建江南小镇独立关卡场景

1. 快捷键Ctrl+N新建空白场景，根节点选择Node2D，重命名TownRoot；
2. Ctrl+S保存路径：res://scenes/levels/level_town.tscn；
3. 在TownRoot下创建全套地图专用节点，瓦片、交互标记、主角全部隔离在本关卡内：

TownRoot (Node2D 小镇关卡独立根节点，切换时整体销毁)
├─ GroundLayer (TileMapLayer 地面底层)
├─ DecoLayer (TileMapLayer 花草装饰中层)
├─ WallLayer (TileMapLayer 墙体障碍顶层)
├─ NPCs (Node2D NPC出生坐标标记容器)
└─ Player (实例第五章完成的Player.tscn主角预制件)

6.3 瓦片地图核心原理与分层设计规范

6.3.1 瓦片地图基础概念

常规 RPG 地图存在大量重复视觉单元（地砖、墙体、草木），若每一块地面单独使用独立图片，会造成海量内存占用。 瓦片地图（TileMap）核心思路：将所有地图视觉单元整合至一张图集（Atlas），通过网格坐标记录瓦片摆放位置。如同批量地砖，复用同一套素材拼接出完整地图。 三大核心优势：

1. 内存极低：单张图集承载数百种瓦片，无论地图尺寸多大，贴图资源仅加载一次；
2. 编辑高效：编辑器画笔、填充工具可视化绘制地图；
3. 碰撞易管理：可单独为每一类瓦片配置专属碰撞形状，整张地图碰撞批量生效。

6.3.2 TileMapLayer 分层机制

Godot4.0 起废弃旧版单节点TileMap，改用独立TileMapLayer图层节点，每层可单独控制渲染层级、可见性、碰撞逻辑。 《酒魂》固定三层瓦片分层规范，渲染顺序自下而上：底层→中层→顶层：

分层核心价值：碰撞逻辑分离，不会出现装饰草丛阻挡玩家移动、地板误触发碰撞的问题，后续修改单一图层不影响整张地图。

6.3.3 TileSet 瓦片集资源作用

TileMapLayer仅记录瓦片摆放坐标，不存储图片素材；视觉资源、碰撞属性全部存放在独立TileSet资源中，核心存储内容：

1. 纹理源：瓦片图集 PNG 原图；
2. 裁切规格：单块瓦片像素尺寸（本项目统一 32×32 基础单元）；
3. 瓦片元数据：碰撞外形、自定义标签、水波循环动画；
4. 资源复用：一套TileSet可供给多个关卡、多层TileMapLayer共用，减少贴图重复加载。

6.4 国风瓦片素材导入与 TileSet 标准化制作

6.4.1 全局像素渲染统一配置

顶部菜单：项目 → 项目设置 → 渲染 → 纹理 将「默认纹理过滤」修改为最近邻 (Nearest)，全局统一生效； 优化原理：线性过滤会平滑像素边缘，造成国风像素瓦片模糊；最近邻缩放保留锐利像素边界，适配像素美术风格。

6.4.2 导入江南瓦片图集

1. 本地文件管理器找到配套资源tileset_jiangnan.png；
2. 直接拖拽至编辑器文件面板assets/tilesets/目录，引擎自动完成图片导入。

6.4.3 创建全局共用 TileSet 资源

1. 右键resources文件夹 → 新建资源 → 选择TileSet，命名jiangnan_tileset.tres并保存；
2. 双击打开 TileSet 编辑器，右侧检查器设置基础瓦片尺寸：Tile Size = (32, 32)；
3. 编辑器左下角「图块源」点击+，导入tileset_jiangnan.png图集；
4. 弹窗提示「自动生成瓦片」时选择否：图集包含 32/64/128px 多尺寸建筑、树木素材，自动裁切会拆分完整模型；
5. 手动框选拆分瓦片规范：
   • 32px 小花、碎石：单格框选，右键生成瓦片；
   • 64px 石板、矮墙：按住 Shift 框选 2×2 网格；
   • 128px 大树、房屋主体：Shift 拖拽 4×4 网格区域；
6. 全部瓦片裁切完成，Ctrl+S保存 TileSet 资源。

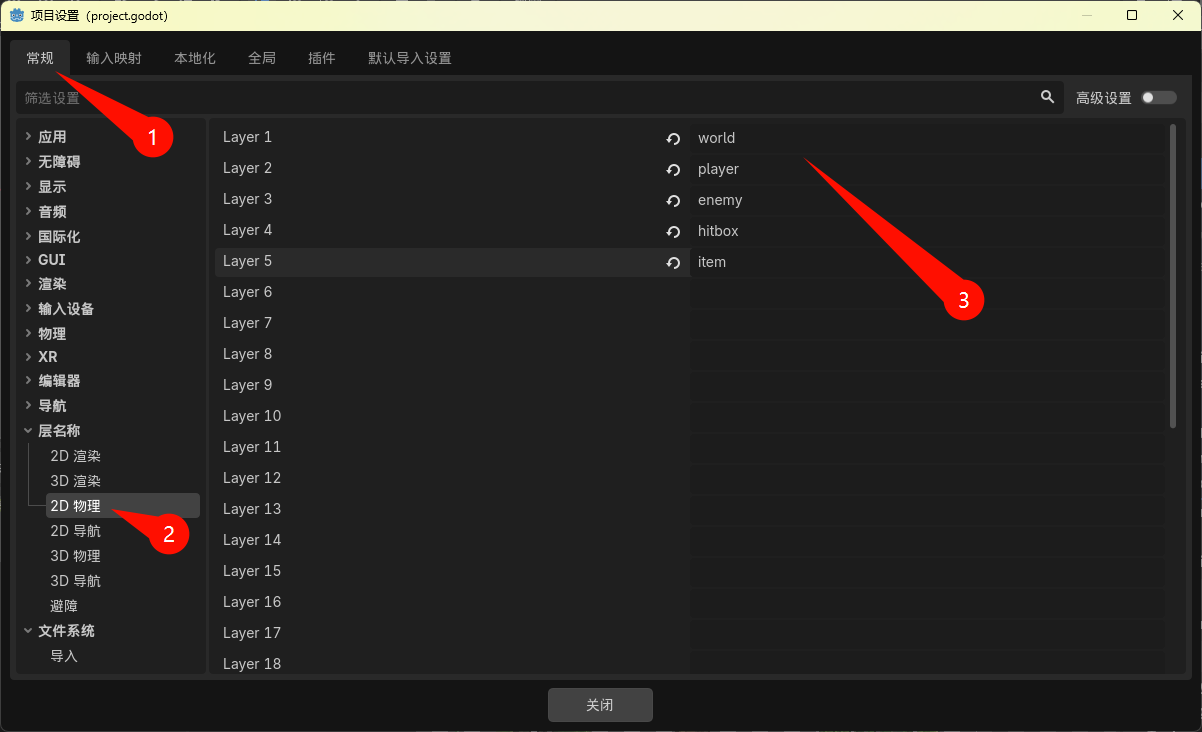

6.4.4 统一全局 2D 物理碰撞分层规范

进入菜单：项目 → 项目设置 → 常规 → 层名称 → 2D 物理，固定分层命名，全项目统一标准：

6.4.5 TileSet 瓦片绑定物理层

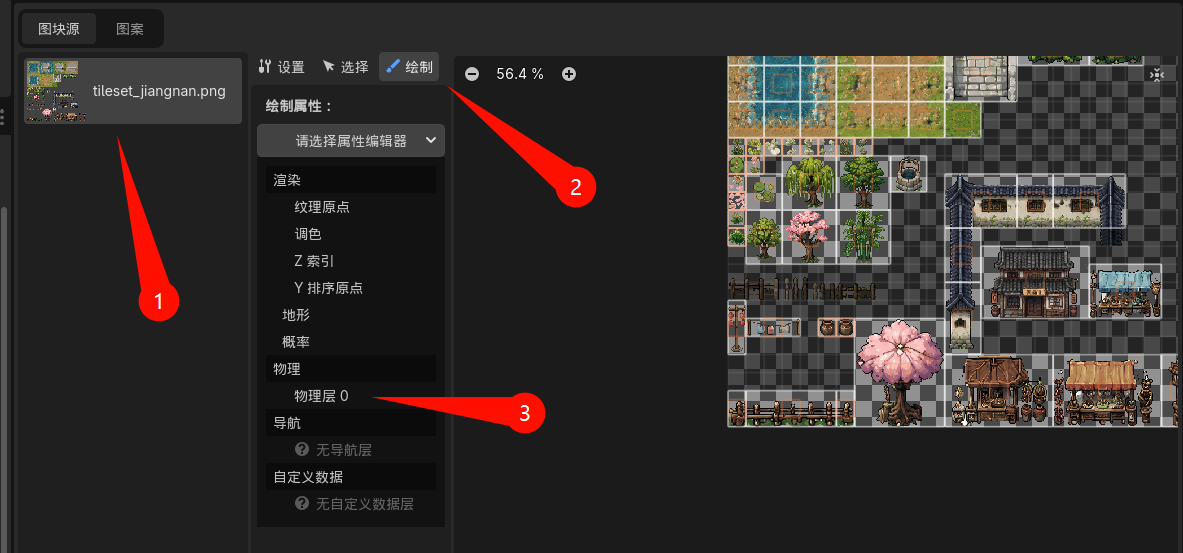

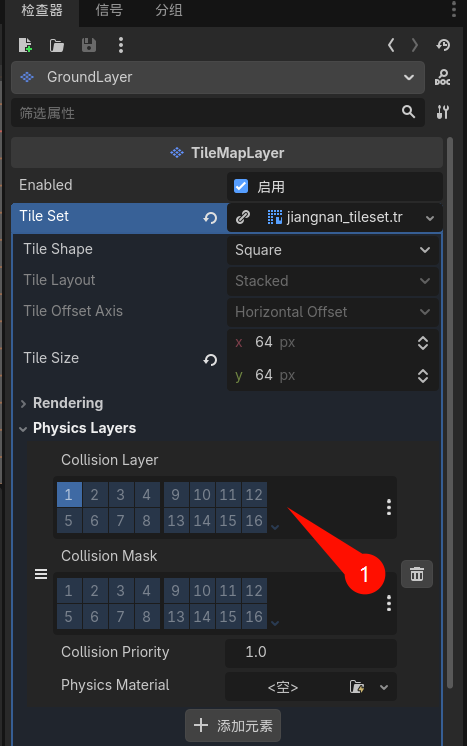

1. 双击打开jiangnan_tileset.tres进入 TileSet 编辑器；
2. 右侧检查器找到Physics Layers，点击Add Element新增物理配置；
3. 物理层参数统一配置：
   • Layer（自身所属层）：勾选world(层1)；
   • Mask（可碰撞对象）：留空； 逻辑说明：地图静态障碍物仅被动阻挡玩家、敌人，无需主动检测其他实体，遮罩保持空白节省性能。

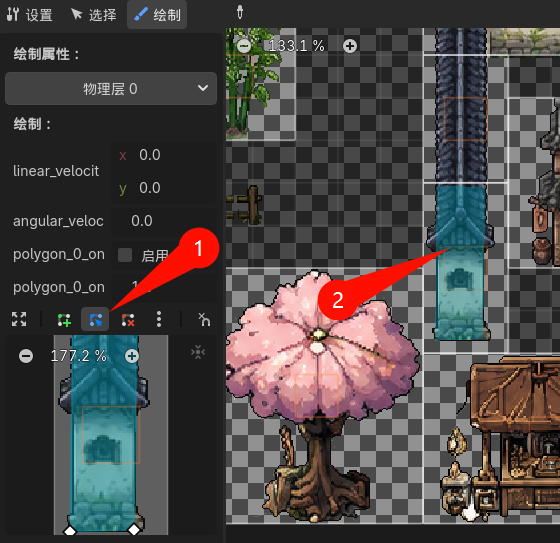

6.4.6 单瓦片碰撞形状绘制流程

1. TileSet 编辑器左侧瓦片列表，选中需要添加碰撞的目标瓦片；
2. 底部切换至Paint绘制标签页，下拉框选中刚创建的world物理层；!
3. 预览面板工具栏点击矩形碰撞快捷键F，自动生成贴合瓦片尺寸的矩形碰撞体；
4. 微调绿色碰撞框范围，避开镂空空隙（如窗户、门洞），避免玩家被门框误阻挡；
5. 其余障碍物瓦片重复以上流程统一配置。

6.5 town.tscn 江南小镇分层绘制流程

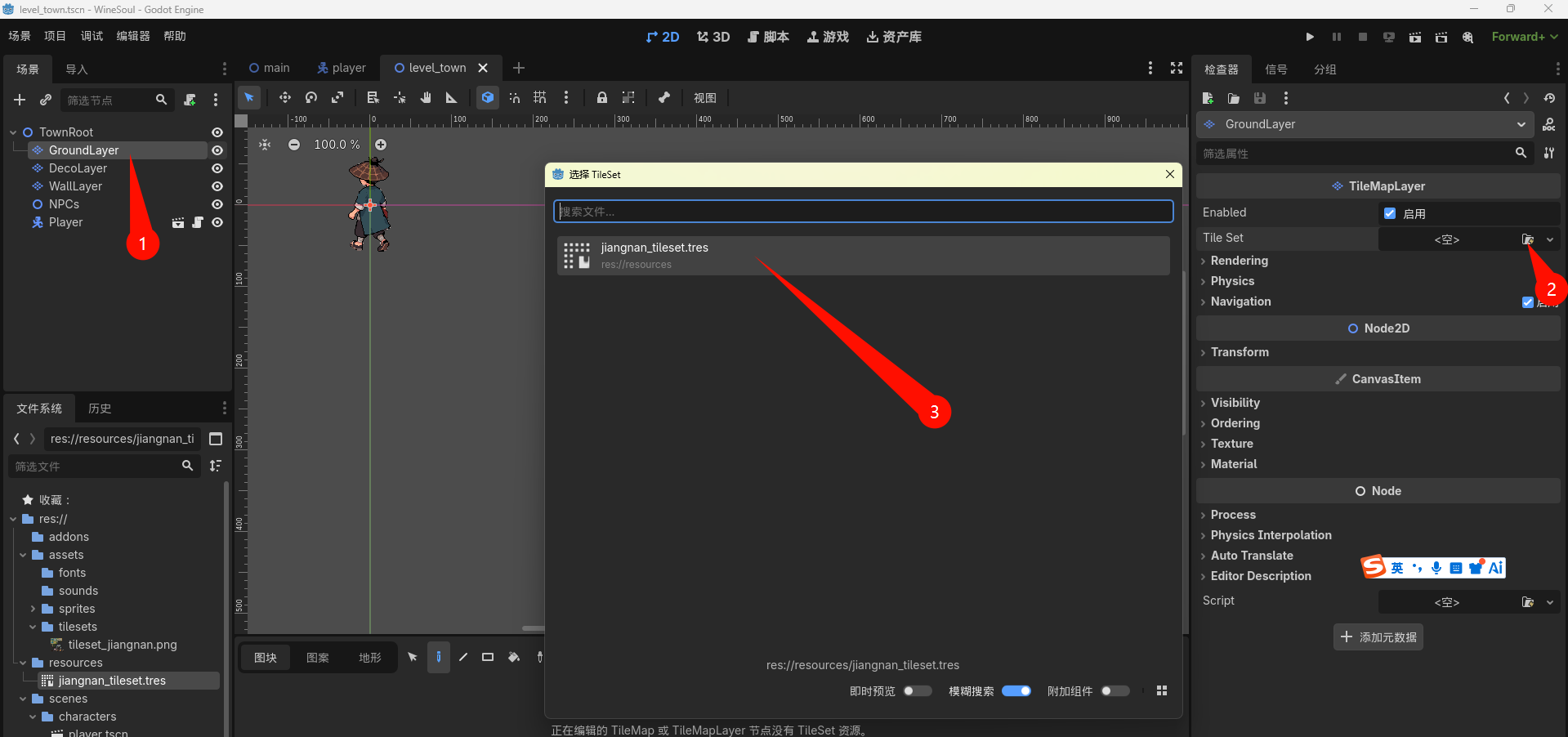

6.5.1 三层 TileMapLayer 绑定共用 TileSet

打开level_town.tscn，依次选中GroundLayer、DecoLayer、WallLayer，检查器加载资源resources/jiangnan_tileset.tres； 三层共用同一套瓦片图集，仅加载一次贴图，杜绝重复加载造成显存浪费。

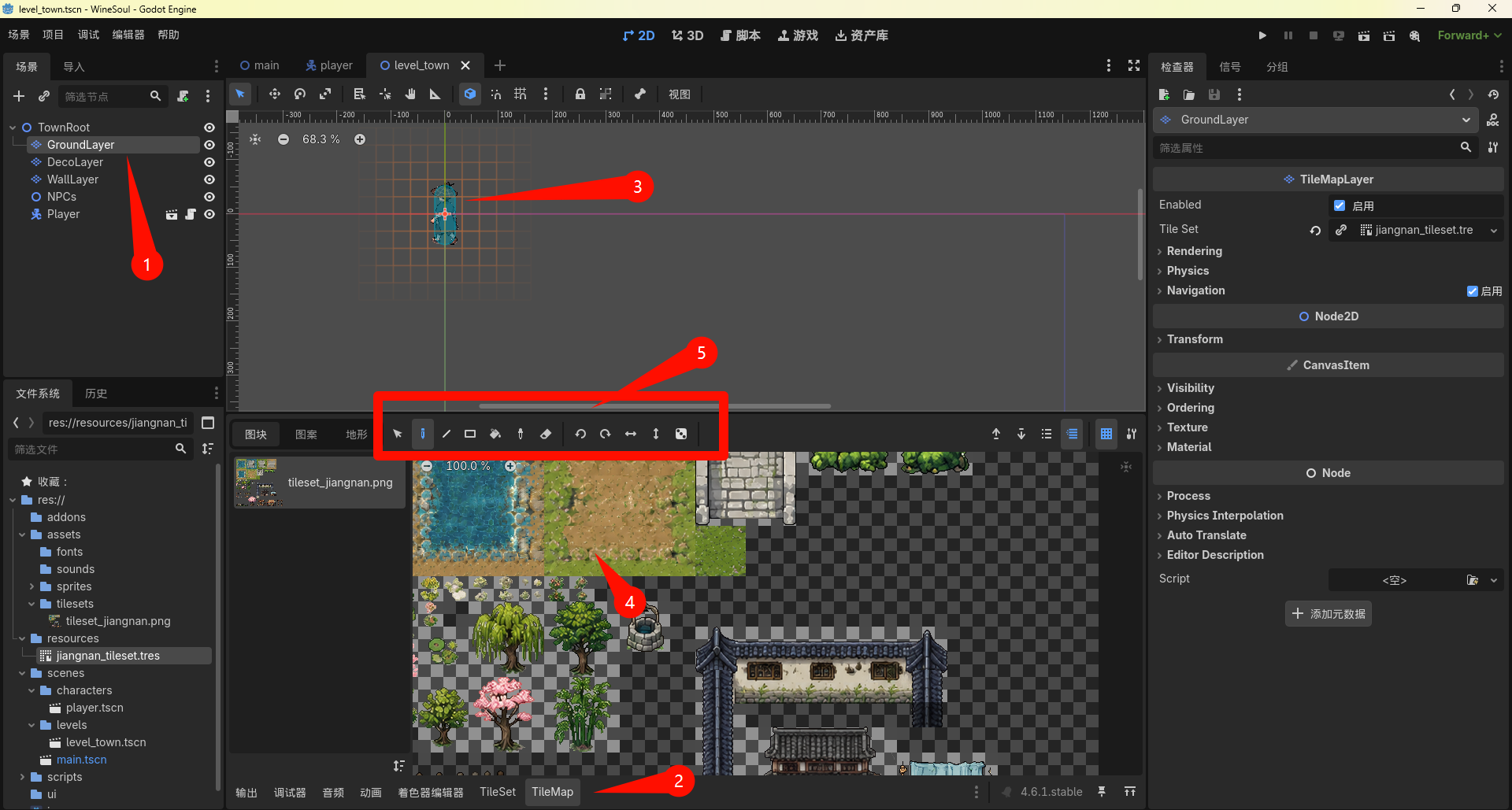

6.5.2 TileMap 编辑器绘制工具

1. 在场景树中选中 GroundLayer 节点。
2. 此时编辑器底部的 TileMap 编辑器会自动激活，你会看到所有可用的瓦片排列在面板里。
3. 同时，场景视口中会出现淡黄色的网格线——这就是我们的绘制画布。

TileMap 编辑器工具栏中，最常用的几个工具（从左到右）：

6.5.3 《酒魂》起始小镇的地图设计参考

6.5.3 小镇地图整体规划

首张探索地图：回忆巷江南小镇，尺寸20×15 瓦片格（1280×960 像素），区域布局示意：

┌─────────────────────────────────────────────┐
│  ███████████████ 北侧院墙 ███████████████    │
│  █  [草坪]  █   酒坊主建筑     █  [古井地标]   █    │
│  █          █ 【主角初始出生点】         █    │
│  ███ [石桥] ███   河道水域  ████ [柳树] ███  │
│  █  [主石板街道]   广场空地【战斗预留区】 [摊贩NPC点位]    █    │
│  █  [茶肆]   ██████████   [竹林景观]      █    │
│  ███████████████ 南侧院墙 ███████████████    │
└─────────────────────────────────────────────┘

设计提示： 对于第一张地图，"够玩"比"够美"更重要。只要有清晰的可行走区域、可碰撞的障碍物，以及一两个有辨识度的地标（酒坊门口、古井、小桥），就已经足够进入第七章的战斗开发了。地图的丰富和美化可以在所有系统开发完成后再回来打磨。

6.5.4 分层绘制标准流程（自下而上，不可颠倒）

第一步：GroundLayer 底层地面绘制

1. 选中GroundLayer，矩形填充工具铺满整张地图青石板基础地面；
2. 泛洪填充工具将河道区域替换水面瓦片；
3. 建筑周边使用随机绘制，混合 2-3 种相似地砖，弱化大面积纯色单调感。 第二步：DecoLayer 中层装饰绘制
4. 草坪区域零散绘制草丛、落叶；
5. 河道边缘放置柳树根部装饰瓦片；
6. 石板道路随机散落落叶，贴合秋季江南美术设定；
7. 低矮灌木仅做视觉点缀，不添加碰撞。 第三步：WallLayer 顶层障碍墙体绘制
8. 地图四周边缘绘制院墙，锁定地图行走边界；
9. 绘制酒坊、茶肆建筑墙体，预留门口通行空位；
10. 河道两侧放置太湖石、木桩障碍物；
11. 地图角落绘制大树景观，全部自带碰撞阻挡玩家穿行。

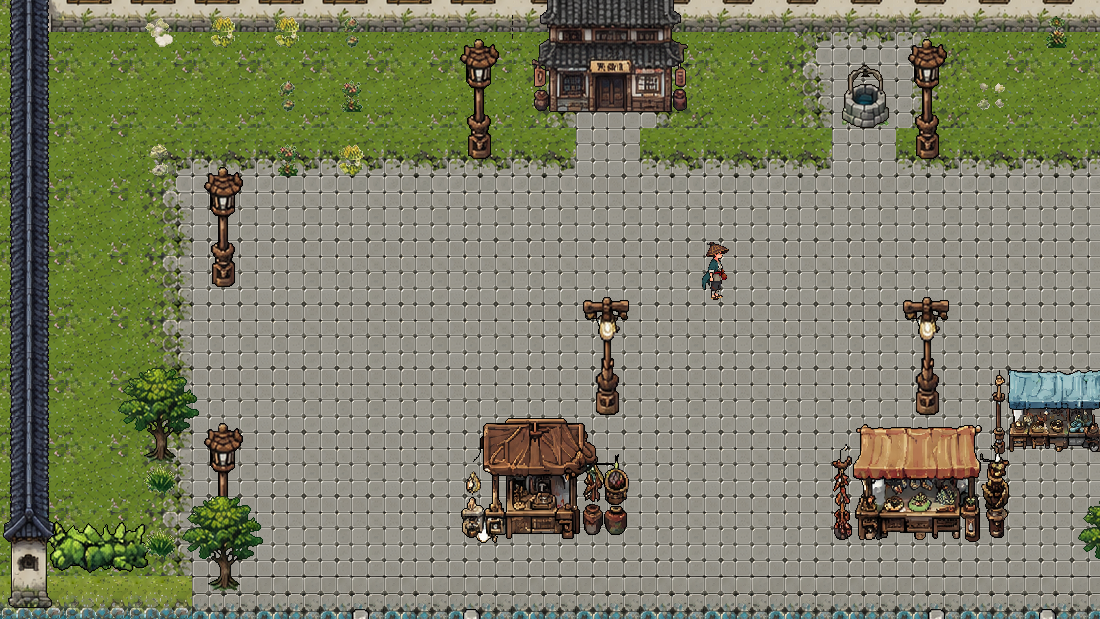

绘制完成后按F5基础测试：玩家可自由行走地面，墙体、树木完全阻挡角色，碰撞功能生效。遗留问题：角色走到屏幕边缘无镜头限制，画面露出黑色空白，6.6 节摄像机模块解决。

6.6 Camera2D 平滑跟随摄像机（带地图边界锁定）

6.6.1 Camera2D 底层逻辑

Godot2D 坐标系为无限平面，Camera2D相当于屏幕可视窗口，仅渲染摄像机范围内的游戏画面。 将摄像机作为主角子节点可实现自动跟随，但直接父子绑定会出现镜头抖动；因此配置两大核心优化属性：

1. Position Smoothing位置平滑：摄像机延迟缓慢追上角色，消除移动抖动，提升画面丝滑度；
2. Limit边界限制：锁定摄像机移动最大范围，镜头不会移出地图露出黑边。

平滑速度参数适配表（主角移动速度 200px/s）

调试规范：默认设置Speed=8.0，运行游戏沿地图四边行走测试，拖拽感过重上调数值，跟随生硬下调数值。

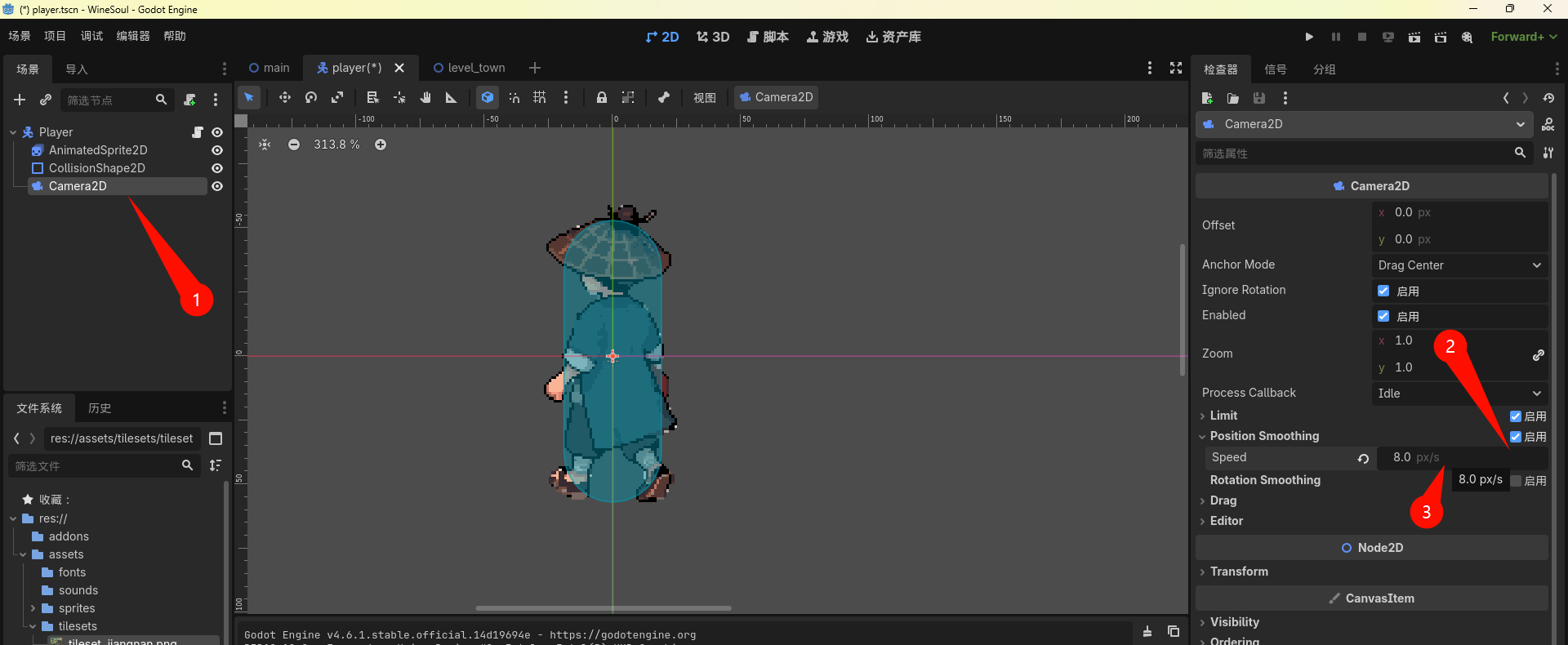

6.6.2 Camera2D 节点创建与基础配置

摄像机挂载至主角预制件，保证所有关卡复用统一镜头逻辑：

1. 打开Player.tscn主角场景；
2. 选中根节点CharacterBody2D，添加子节点Camera2D；
3. 最终主角场景树形结构：

Player (CharacterBody2D)
├─ CollisionShape2D
├─ AnimatedSprite2D
└─ Camera2D

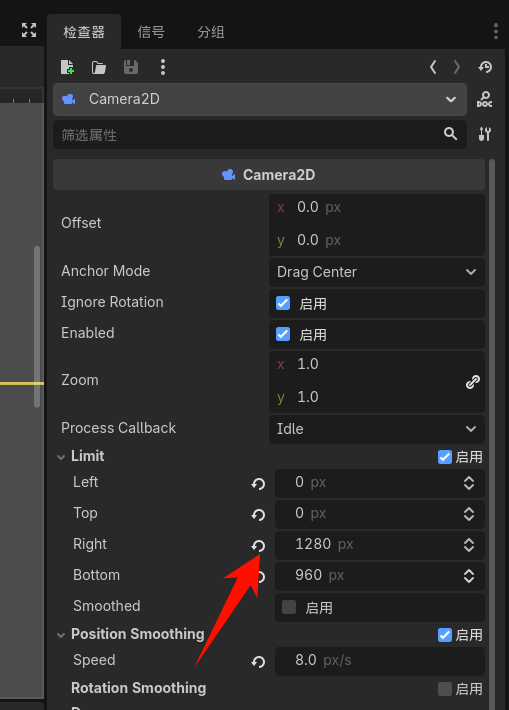

4. 摄像机基础参数配置：

6.6.3 地图边界 Limit 两种实现方案

方案一：固定数值手动配置（本章小镇专用）

当前小镇尺寸：20×15 瓦片，单格 64px，总像素尺寸宽 = 20×640=1280，高 = 15×64=960 摄像机 Limit 固定参数：

• Limit Left = 0
• Limit Top = 0
• Limit Right = 640
• Limit Bottom = 480 设置完 Limit 之后，无论玩家跑向哪里，摄像机都会乖乖停在地图范围内，永远不会让玩家看到地图边缘的黑边。

方案二：代码动态自适应边界（预留扩展接口，第 21 章数据驱动使用） 适配尺寸不统一的多关卡、程序化地图，通过读取 TileMap 实际宽高自动更新摄像机边界，本章仅预留函数，暂不启用。

6.6.4 主角物理碰撞层匹配校验

保证玩家可与地图障碍物正常碰撞，核对Player根节点物理参数：

1. Collision Layer（自身归属层）：仅勾选player(层2)；
2. Collision Mask（可碰撞检测层）：仅勾选world(层1)；

碰撞层的工作逻辑： Collision Layer 是"我是什么"，Collision Mask 是"我能感知到什么"。两个物体之间发生碰撞，需要至少一方的 Mask 包含另一方的 Layer。这种设计让你可以精细控制"哪些东西之间会发生碰撞"，比如子弹只和敌人碰撞、不和友军碰撞——这在第7章开始编写战斗系统时会非常重要。

6.7 GameManager 全局管理器：关卡动态加载与内存释放

打开第四章自动加载脚本scripts/game_manager.gd，新增完整关卡切换逻辑，游戏启动自动加载江南小镇；切换关卡时调用queue_free()销毁旧场景，瓦片、精灵贴图完整释放显存，全程仅单张地图资源驻留内存。

extends Node

# ---- 游戏状态枚举 ----
enum GameState { EXPLORE, BATTLE, BREWING, DIALOGUE, PAUSED }

# ---- 全局状态变量 ----
var current_state: GameState = GameState.EXPLORE
var player_drunk_level: float = 0.0      # 全局统一醉意数值

# ---- 关卡加载相关资源与容器 ----
@export var town_scene: PackedScene = preload("res://scenes/levels/level_town.tscn")
var active_level: Node2D = null
@onready var level_container: Node = get_node("/root/Main/World/CurrentLevel")

# ---- 游戏初始化 ----
func _ready() -> void:
	print("[GameManager] 游戏启动，当前状态: ", GameState.keys()[current_state])
	# 启动默认加载江南小镇，主角出生坐标
	switch_level(town_scene, Vector2(400, 450))

# ---- 关卡切换核心函数（内存优化核心） ----
func switch_level(target_scene: PackedScene, spawn_pos: Vector2) -> void:
	# 销毁正在运行的旧关卡，释放全部贴图资源
	if active_level != null:
		active_level.queue_free()
		active_level = null

	# 实例化新关卡挂载至空白容器
	active_level = target_scene.instantiate()
	level_container.add_child(active_level)

	# 重置主角出生位置
	var player = active_level.get_node_or_null("Player")
	if player:
		player.position = spawn_pos
		var camera = player.get_node_or_null("Camera2D")
		var ground_tilemap = active_level.get_node_or_null("GroundLayer")
		# 动态边界函数预留（多关卡适配）
		if camera and ground_tilemap and camera.has_method("setup_limits_from_tilemap"):
			camera.setup_limits_from_tilemap(ground_tilemap)
	else:
		push_warning("[GameManager] 当前关卡未找到Player节点，出生坐标未赋值")

# ---- 全局状态切换统一入口 ----
func change_state(new_state: GameState) -> void:
	if current_state == new_state:
		return

	print("[GameManager] 状态切换：", GameState.keys()[current_state], " → ", GameState.keys()[new_state])
	current_state = new_state

	match new_state:
		GameState.EXPLORE:
			get_tree().paused = false
		GameState.PAUSED:
			get_tree().paused = true
		GameState.BREWING, GameState.DIALOGUE:
			get_tree().paused = true   # UI弹窗时暂停世界，UI节点需设置Ignore Pause
		GameState.BATTLE:
			pass # ARPG战斗模式不暂停探索世界

加载内存逻辑说明

1. _ready()游戏启动自动调用切换函数，小镇场景实例挂载至CurrentLevel空白容器；
2. 切换其他关卡时，旧关卡整体执行queue_free()，瓦片图集、角色精灵全部从内存、显存卸载；
3. 游戏运行全程仅保留当前活动关卡资源，杜绝多地图叠加占用内存。

6.8 运行验收清单与常见故障排查

按下F5运行游戏，逐项核对验收标准，全部通过代表本章功能完成：

• 主角可在地面、石板路、河道边缘自由行走，无隐形阻挡；

• 院墙、房屋、大树、石桥可正常阻挡角色，无穿墙 bug；

• 角色移动时摄像机平滑跟随，无画面抖动、瞬移；

• 角色走到地图四角，镜头锁定边界，不会出现外侧黑边；

• 角色移动播放行走动画，静止切换待机动画（第五章预制件逻辑复用正常）；

常见故障原因与修复方案

6.9 地图预留交互点位（适配后续全章节开发）

遵循「先占位、后开发」的工程规范，绘制地图时提前预留交互节点，后续章节无需重构地图：

1. 第 7 章投壶战斗预留：小镇中央广场预留 10×8 格无障碍物空地，作为投壶对战、野外遭遇战场地；

2. 第 18 章 NPC 系统预留：在TownRoot/NPCs容器下创建空 Node2D 标记点位（SpawnPoint_LiBai），固定 NPC 生成坐标；

3. 第 13 章酿造系统预留：酒坊门口添加Area2D触发区域TriggerZone_Brewery，矩形碰撞框覆盖门口，后续绑定进出触发酿造 UI 逻辑。

优势：所有交互点位坐标固化，后续新增功能仅补充脚本信号，无需重新调整地图瓦片布局，大幅减少重构工作量。

6.10 修复2D场景深度遮挡BUG

6.10.1 BUG成因——固定渲染顺序导致层级错乱

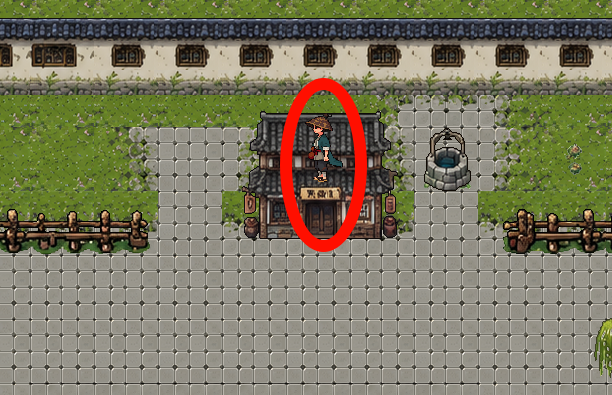

按 F5 运行第六章的小镇场景，操纵主角走到大树、房屋的北侧——也就是从俯视角度看，角色应该被树冠、屋顶挡住一部分的位置——你会发现：无论主角站在树的哪一侧，角色贴图永远完整地叠在树木/建筑之上，从来不会被遮住哪怕一点点，纵深感完全消失。

根本原因：Godot 2D 默认按照场景树节点顺序渲染画面，后挂载的节点会覆盖先挂载的节点，和物体实际坐标、前后位置无关。第六章关卡节点结构如下：

TownRoot (Node2D)
├─ GroundLayer (TileMapLayer)
├─ DecoLayer (TileMapLayer)
├─ WallLayer (TileMapLayer)
├─ NPCs (Node2D)
└─ Player   ← 排在最后，画布上后绘制的节点会盖住先绘制的，永远覆盖 WallLayer

Player在场景树中排在WallLayer之后，而 Godot 的规则是后绘制的节点会盖住先绘制的节点，所以不管角色站在树的哪一侧，角色贴图永远盖在WallLayer里的每一棵树、每一面墙之上——这跟"应该被挡住的时候就该挡住"的直觉完全相反。

6.10.2 核心解决方案——Y-Sort 动态Y轴排序

摒弃固定场景树渲染顺序，改用Y轴坐标动态排序：物体脚底Y坐标越大（越靠下），渲染层级越靠上。 简单理解：角色站在树下方（Y更大），遮挡树根；角色站在树后方（Y更小），被树冠遮挡，完全贴合真实透视逻辑。 Godot 4.6 内置 y_sort_enabled 属性（所有 Node2D、TileMapLayer 节点通用），开启后节点子物体将根据世界Y坐标实时排序，而非固定场景树顺序。 进阶适配：TileMap 瓦片支持单独设置Y排序原点，可精准定义树木、房屋的「落地基准点」，避免以贴图边缘排序导致的层级错误。

6.10.3 动手：重构关卡结构，接入 YSortWorld 容器

1. 打开level_town.tscn，在TownRoot下新建子节点Node2D，重命名YSortWorld；

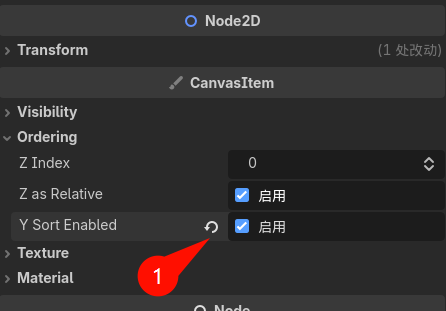

2. 检查器勾选Node2D → Ordering → Y Sort Enabled；
3. 把WallLayer、Player、NPCs三个节点整体拖拽，移动为YSortWorld的子节点；GroundLayer和DecoLayer都保持在YSortWorld外部——按 6.3.2 节的分层表，DecoLayer装的是草丛、落叶、地面花纹、低矮灌木这类贴地不挡人的纯装饰，跟地面一样不需要参与排序，硬塞进去反而白白增加每帧的排序开销；
4. 重构后的关卡树形结构：

TownRoot (Node2D)
├─ GroundLayer (TileMapLayer，平面地面，不参与排序)
├─ DecoLayer (TileMapLayer，草丛/花纹等贴地装饰，不挡人，不参与排序)
└─ YSortWorld (Node2D，Y Sort Enabled = 勾选)
   ├─ WallLayer (TileMapLayer，Y Sort Enabled = 勾选，树木/建筑主体)
   ├─ NPCs (Node2D)
   └─ Player (CharacterBody2D)

这样修改以后，有个细节需要修改，就是将game_manager.gd代码中的“var player = active_level.get_node("Player")”，修改为“var player = active_level.get_node("YSortWorld/Player")”

5. 选中WallLayer，检查器同样勾选它自己的Y Sort Enabled——只有父容器和子图层同时开启，瓦片才会作为独立个体参与和Player的排序比较，而不是整层瓦片打包成一个绘制单位。

如果你的DecoLayer里也混了会挡人的东西： 6.3.2 节的分层表里DecoLayer最后一列标的是"否"（不阻挡），说明设计初衷就是纯装饰；但如果后续往里加了个头比较高、你希望能挡住角色的灌木丛，处理思路跟 7.1.9 节迁移大树的做法一样——把这一小撮瓦片单独拿出来，按需要要么并入WallLayer交给 Y-Sort，要么做成独立的Occluder实例，而不是把整个DecoLayer都拖进YSortWorld。

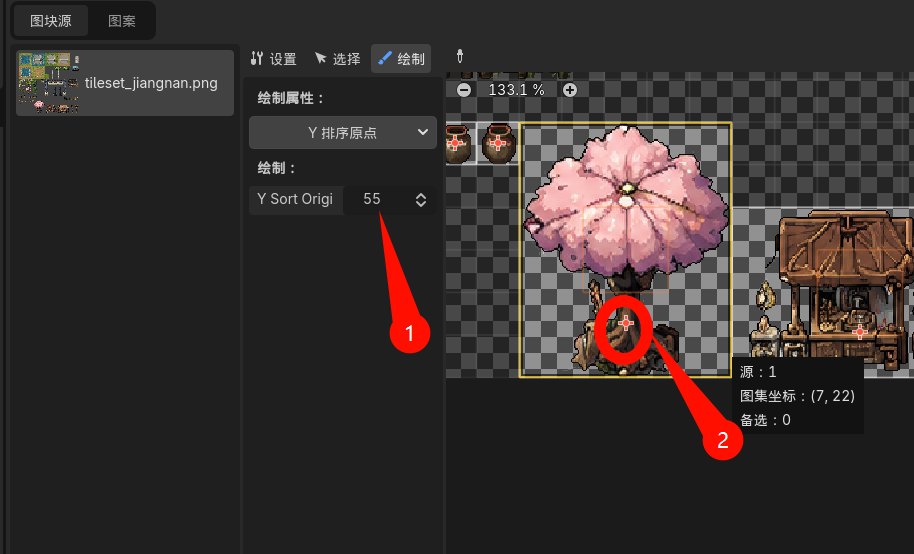

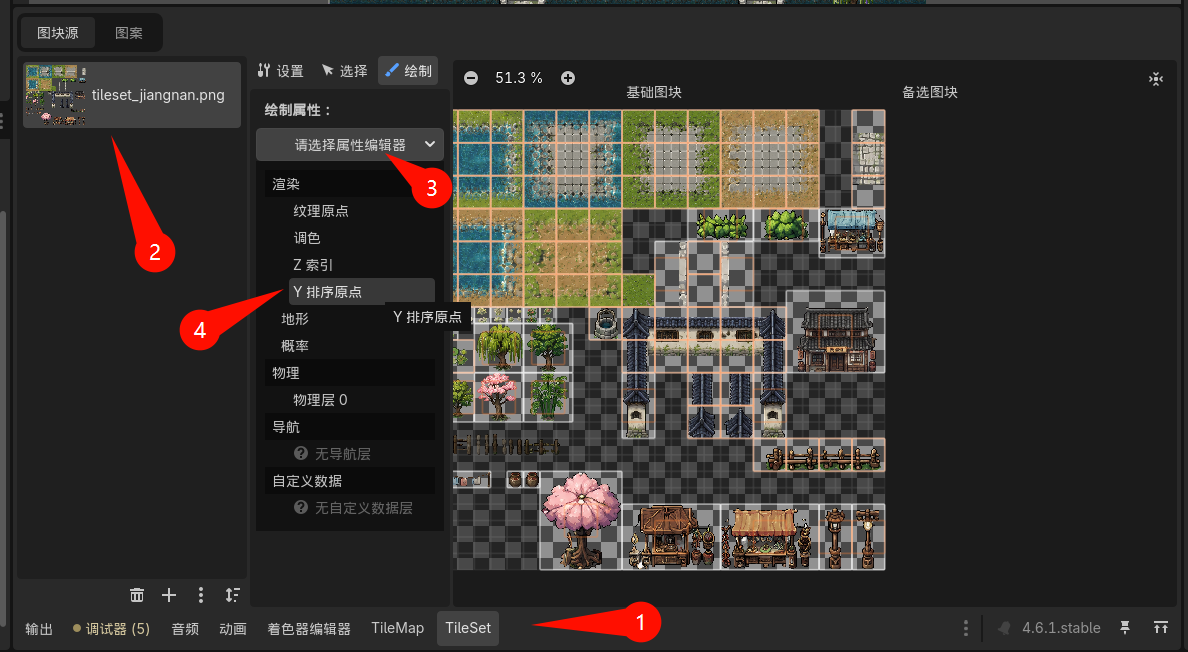

6.10.4 校准瓦片的 Y 排序原点

1. 双击打开jiangnan_tileset.tres进入 TileSet 编辑器；
2. 选中大树、房屋主体等高大瓦片（128px 类），右侧检查器找到Y Sort Origin；
3. 将数值设置为该瓦片贴图高度减去"落地点"到底部的距离——通俗地说：把数值下移到树干/门口与地面接触的那一圈像素，而不是贴图整体的最底部（树冠顶部同样会被误当作"很靠前"）；
4. 矮墙、石桥、碎石等贴地小型瓦片，Y Sort Origin保持默认 0 即可，它们本身不高，遮挡问题不明显；

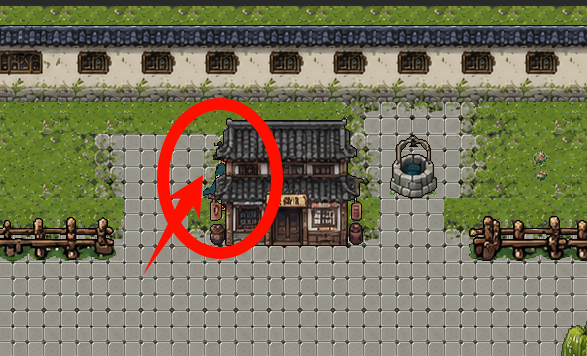

5. Ctrl+S保存，F5 运行，操纵主角绕大树走一圈——此时角色应能正确穿插在树干前后，而不再是永远被整棵树盖住。

排序原理小结： Y Sort Enabled解决的是"谁该画在谁前面"的数据层面问题，本质上比较的是两者的落地点坐标，和贴图大小、美术风格无关。它对绝大多数矮墙、石桥、灌木类障碍物已经完全够用。

6.11 修复遮挡轮廓残影问题

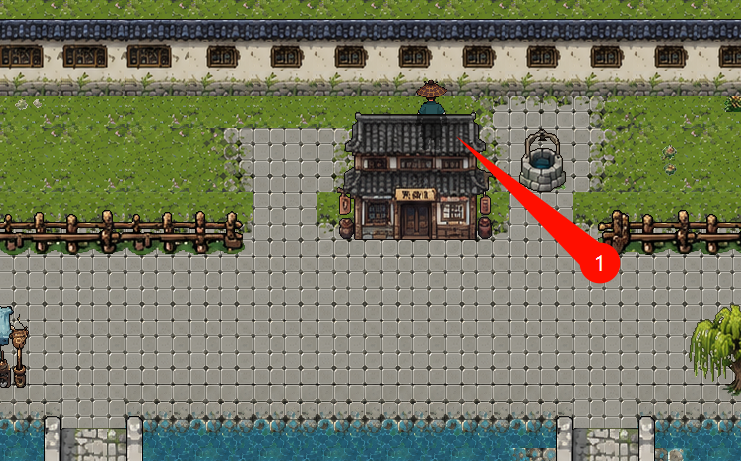

Y-Sort 解决了"前后顺序对不对"的问题，但又出现了个新问题需要解决，就是角色被树木、房屋、高墙遮挡后完全看不见，会严重破坏玩家操作体验。本节将实现自动遮挡轮廓透视效果：角色被遮挡时自动显示半透明轮廓，未被遮挡时完全正常显示。

6.11.1 核心实现原理

本次效果核心依赖 Godot 2D 专属能力：Canvas Shader + hint_screen_texture 屏幕纹理采样，核心逻辑是「像素颜色自动比对」。

核心设计思路

1. 新建一个和玩家本体动作、位置完全同步的「残影轮廓节点」，并设置为最顶层绘制，保证它是屏幕最后渲染的内容；
2. Shader 会读取「绘制轮廓前的屏幕成品颜色」（已渲染的地面、遮挡物、角色本体）；
3. 将屏幕颜色与角色本体本该显示的贴图颜色做比对；
4. 颜色一致 = 角色未被遮挡，轮廓透明不显示；颜色不一致 = 角色被遮挡，自动渲染半透明轮廓。

方案核心优势

• 遮挡物无需挂载任何脚本、无需设置感应区域，零配置适配所有遮挡场景；
• 全自动判断遮挡状态，进入遮挡区自动显形，离开自动消失；
• 兼容Y轴排序，保留角色与场景的前后穿插视觉效果，不破坏原有画面层级。

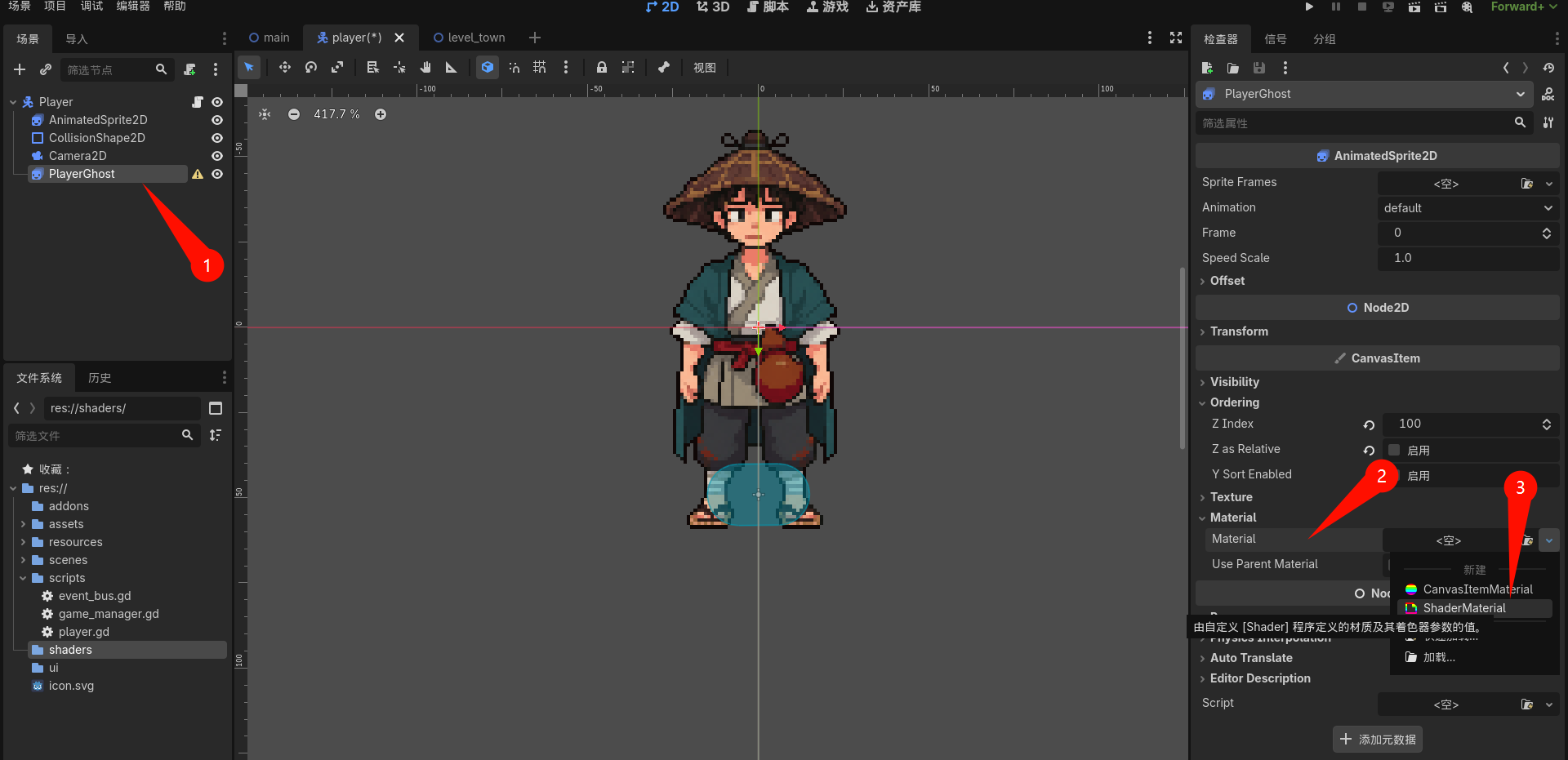

6.11.2 创建 PlayerGhost 轮廓节点

1. 打开Player.tscn——角色本体贴图是第五章配置好的AnimatedSprite2D节点，在它的同级，添加子节点AnimatedSprite2D（而不是Sprite2D，因为轮廓要能跟着本体一起播放行走/待机动画），重命名为PlayerGhost；
2. 选中PlayerGhost，检查器里手动设置：Z Index = 100、Z As Relative = 关闭、Ordering → Y Sort Enabled = 关闭——这样它的绘制顺序不再受 Y-Sort 影响，永远盖在最上面，保证它是"最后一个画的东西"；

6.11.3 搭建 Shader 材质资源

一、 新建 Shader 专用文件夹 统一管理项目着色器文件，规范项目结构：编辑器左下角 文件系统，右键项目根目录 res://； 选择 新建 → 文件夹，命名为 shaders；最终目录：res://shaders/，与 scenes、scripts 文件夹同级。 二、为 PlayerGhost 创建 ShaderMaterial 材质 选中场景中的 PlayerGhost 节点；右侧检查器找到 CanvasItem → Material 属性（默认空）；点击属性右侧下拉框，选择 新建 ShaderMaterial；点击 Material 左侧小箭头，展开材质详细配置项。

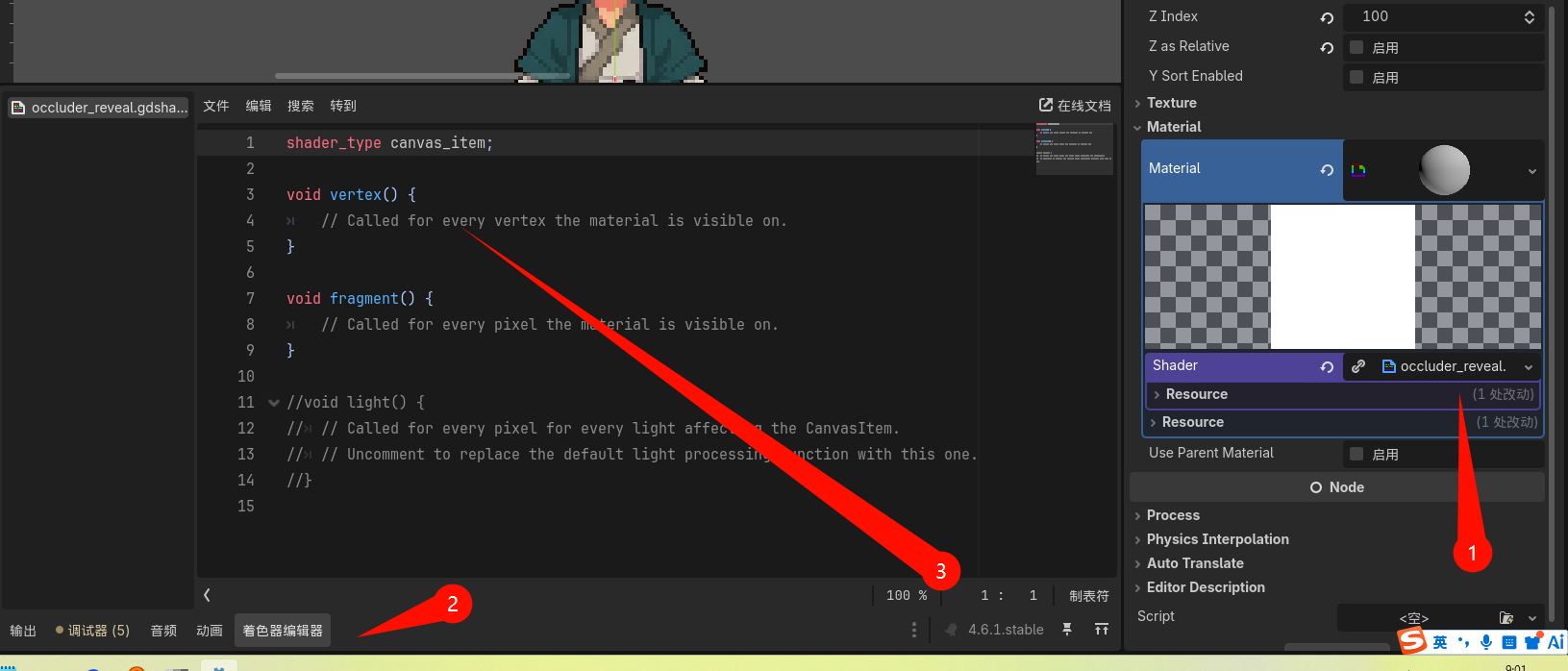

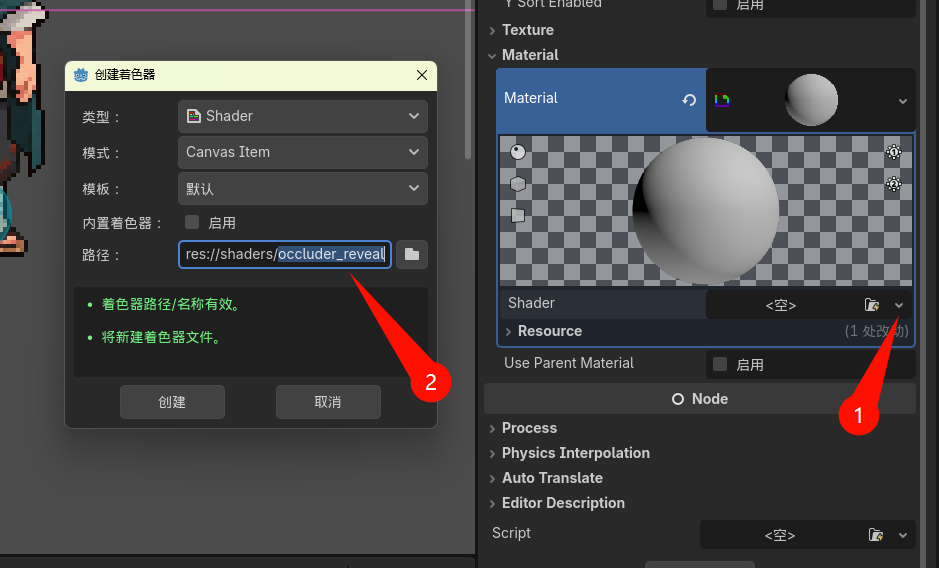

三、 创建 Shader 代码文件 展开 ShaderMaterial 后，找到下方空的 Shader 属性；下拉选择 新建 Shader；弹窗配置：Shader Type 保持默认 CanvasItem（2D专用）； 路径修改为：res://shaders/occluder_reveal.gdshader；点击创建，自动打开Shader编辑面板。

四、 编写遮挡透视 Shader 代码 删除编辑器默认生成的所有模板代码，粘贴以下完整代码，按下 Ctrl+S 保存。文件路径：res://shaders/occluder_reveal.gdshader

shader_type canvas_item;
// 读取屏幕已渲染画面，用于像素颜色比对
uniform sampler2D screen_texture : hint_screen_texture;
// 遮挡后显示的轮廓颜色（可在检查器自定义颜色、透明度）
uniform vec4 silhouette_color : source_color = vec4(0.0, 0.0, 0.0, 0.5);
void fragment() {
	// 获取当前像素位置、渲染轮廓前的屏幕画面颜色
	vec4 screen_color = texture(screen_texture, SCREEN_UV);
	// 获取角色贴图当前像素的原始颜色
	vec4 sprite_color = texture(TEXTURE, UV);

	// 比对颜色：微小色差忽略，避免误判
	if (all(lessThan(abs(sprite_color - screen_color), vec4(0.01)))) {
		// 颜色一致：无遮挡，显示原始角色颜色，轮廓透明
		COLOR = sprite_color;
	} else {
		// 颜色不一致：被遮挡，渲染半透明轮廓
		// 保留贴图透明通道，避免出现方块黑影
		COLOR = vec4(silhouette_color.rgb, silhouette_color.a * sprite_color.a);
	}
}

五、新手关键解惑 & 常见报错修复

核心概念区分

• **ShaderMaterial（材质）：**外层资源容器，用于挂载Shader代码、存储颜色参数，赋值给节点使用；
• **Shader（着色器代码）：**核心逻辑文件，定义像素渲染规则。

效果异常必解方案（高频坑点） 如果运行后无轮廓、轮廓一直显示、效果失效：点击顶部菜单栏 项目 → 项目设置 → 渲染，将 渲染方法 切换为 Compatibility（兼容模式）。hint_screen_texture 仅在兼容模式下完全稳定，Forward+、Mobile 渲染器会存在兼容问题。

6.11.4 编写残影同步脚本（player_ghost.gd）

脚本仅负责：让残影和玩家本体位置、动画、朝向完全同步，遮挡判断全程由Shader自动完成，无需复杂逻辑。 新建脚本文件：res://scripts/player_ghost.gd，绑定到 PlayerGhost 节点，粘贴以下代码：

# scripts/player_ghost.gd
extends AnimatedSprite2D

## 玩家"透视残影"节点：始终绘制在最上层
## 具体"该不该显形"完全交给 Shader 通过比对屏幕颜色自动判断，脚本只负责同步动作

@onready var player_anim: AnimatedSprite2D = get_parent().get_node("AnimatedSprite2D")   # 指向主角本体的 AnimatedSprite2D

func _ready() -> void:
	z_index = 100
	z_as_relative = false
	y_sort_enabled = false
	# 直接复用主角的动画资源，不用另外拷贝一份 SpriteFrames
	sprite_frames = player_anim.sprite_frames

func _process(_delta: float) -> void:
	# 每帧同步主角当前播放的动画、帧号、朝向、位置，保证残影和本体完全重合、动作一致
	if animation != player_anim.animation:
		animation = player_anim.animation
	frame = player_anim.frame
	flip_h = player_anim.flip_h
	global_position = player_anim.global_position

为什么不直接把本体的AnimatedSprite2D挪出来当残影用，而要建一个新的？ 因为本体需要留在原地参与Y Sort（它是角色真实的视觉位置，负责跟树木、建筑比前后），而残影必须脱离排序、永远画在最上层——两者的Ordering设置是互斥的，所以必须是两个独立节点，靠脚本每帧同步动画帧和位置来保持"看起来是同一个人"。

最终效果如下图，看见角色的轮廓了吧。

6.12.1 本章完整交付产物

1. 标准化通用jiangnan_tileset.tres瓦片资源，配套分层碰撞配置；

2. 三层隔离TileMapLayer江南小镇完整可运行地图；

3. 带平滑跟随、边界锁定的复用型Camera2D主角摄像机；

4. 解耦式全局main.tscn场景结构，区分常驻容器与动态关卡；

5. 迭代完成GameManager关卡动态加载销毁脚本，解决内存溢出问题；

6. 预占 NPC、战斗、酿造交互点位的完整关卡场景；

7. Y 轴动态排序体系，修复 2D 物体前后遮挡错乱 BUG；

8. 遮挡透视 Shader + 残影同步脚本，人物被墙体遮挡自动显示半透明轮廓。

6.12.2 核心知识点总结

知之愈明，则行之愈笃；行之愈笃，则知之益明。—— 朱熹 本章核心跃迁：从单一角色虚空移动，搭建出分层、可扩展、内存可控、视觉完整的游戏世界。分层设计思维不仅适用于瓦片地图，后续 UI 分层、渲染批次优化、战斗模块隔离均沿用同一开发思路。江南小镇探索舞台搭建完毕，下一章开启核心战斗玩法开发。

下一章预告

第 7 章《投壶战斗：蓄力、抛物线、命中判定》依托本章统一配置的 world/player/enemy 物理分层，实现蓄力投壶弹道物理、碰撞命中判定，正式接入游戏核心战斗模块。

延伸阅读参考

1. Godot 官方瓦片地图教程：https://docs.godotengine.org/zh_CN/stable/tutorials/2d/using_tilemaps.html 拓展学习地形自动拼接、瓦片动画等进阶 TileSet 功能；

2. Godot Camera2D 官方文档：https://docs.godotengine.org/zh_CN/stable/classes/class_camera2d.html 镜头震动、偏移、淡入淡出特效底层参数查阅；

3. 《Pixel Art for Game Developers》像素美术开发书籍：从零制作适配游戏项目的自定义瓦片图集。
